مجموعه برد مدار چاپی با چرخش سریع

مونتاژ برد مدار چاپی سریع-عمدتاً زمانی استفاده می‌شود که مشتریان به بردهای مونتاژ شده در مدت زمان کوتاه‌تری نیاز دارند. این پروژه‌ها ممکن است شامل نمونه‌های اولیه محصول جدید، نمونه‌های فوری، تخته‌های آزمایش عملکردی، تولید دسته‌ای کوچک-، واحدهای نمایش مشتری، ماژول‌های کنترل صنعتی، دستگاه‌های اینترنت اشیا، نمونه‌های الکترونیک پزشکی، نمونه‌های اولیه خودرو، بردهای قدرت و تجهیزات ارتباطی باشد.

برای مشتریان، نگرانی اصلی فقط سرعت نیست. آن‌ها می‌خواهند بدانند که آیا تامین‌کننده می‌تواند فایل‌های تولید را به سرعت بررسی کند، مشکلات BOM را زود شناسایی کند، اجزای سازنده را به درستی منبع‌یابی کند، بردها را به‌طور قابل اعتماد جمع‌آوری کند، و بازرسی‌های لازم را قبل از ارسال کامل کند. بردی که به سرعت تحویل داده شود، اما به اشتباه مونتاژ شود، تنها تأخیر بیشتری ایجاد می کند. به همین دلیل است که یک فرآیند مونتاژ چرخشی سریع حرفه ای باید سرعت تحویل، دقت منبع، کیفیت لحیم کاری، آزمایش و تکرارپذیری آینده را متعادل کند.

بسیاری از مشتریان مونتاژ سریع{0}}را انتخاب می‌کنند زیرا تحت فشار توسعه یا تحویل هستند. آنها ممکن است به نمونه هایی برای اعتبارسنجی مهندسی، تعمیرات فوری، آزمایش بازار، تولید آزمایشی یا تأیید مشتری نیاز داشته باشند. اگر یک آی سی موجود نباشد، یک ردپای اشتباه باشد، یک کانکتور معکوس شده باشد، یا یک نقص لحیم کاری از دست رفته باشد، ممکن است کل برنامه تحت تاثیر قرار گیرد. خدمات ما بر کاهش این خطرات قبل و حین تولید تمرکز دارد.

بزرگترین نقطه درد در پروژه های مونتاژ PCB فوری زمان است. مشتریان معمولاً خواهان نقل قول سریع، بررسی سریع فایل، آماده سازی سریع مواد و زمان کوتاه مونتاژ هستند. با این حال، تحویل سریع نباید به معنای نادیده گرفتن کار آماده سازی مهم باشد. در بسیاری از موارد، تاخیرها به دلیل سرعت مونتاژ نیست، بلکه به دلیل فایل های ناقص، اطلاعات اجزای اشتباه، مواد در دسترس یا الزامات تست نامشخص است.

قبل از شروع تولید، بررسی پرونده بسیار مهم است. فایل‌های Gerber، BOM، فایل‌های انتخاب-و-مکان، نقشه‌های اسمبلی، و یادداشت‌های فرآیند ویژه باید با هم بررسی شوند. خطرات رایج عبارتند از از دست دادن مختصات، ردپای اشتباه، قطبیت نامشخص، شماره قطعه متناقض، توضیحات بسته نادرست، نامناسب بودن اندازه سوراخ، از دست رفتن نقاط تست، یا مشکلات جهت اتصال. اگر این مشکلات تنها پس از شروع تولید پیدا شوند، ممکن است پروژه نیاز به کار مجدد یا بازنگری فایل داشته باشد که می تواند تحویل را بیش از بررسی اولیه به تاخیر بیندازد.

بررسی BOM نیز حیاتی است. پروژه‌های سریع-اغلب از مقادیر کمی استفاده می‌کنند، اما برخی از اجزا ممکن است دارای MOQ بالا، زمان طولانی، موجودی محدود یا وضعیت منسوخ شده باشند. برخی از جایگزین‌ها ممکن است در دسترس باشند، اما جایگزین‌ها باید با دقت تأیید شوند، زیرا ممکن است بر عملکرد الکتریکی، سازگاری میان‌افزار، رفتار سیگنال، عملکرد حرارتی یا ثبات تولید در آینده تأثیر بگذارند.

مامجموعه تولید PCB چرخشی سریعپشتیبانی شامل هماهنگی ساخت PCB، بررسی BOM، منبع یابی قطعات، مونتاژ SMT، مونتاژ از طریق سوراخ، بازرسی و برنامه ریزی تحویل است. با بررسی زودهنگام اطلاعات کلیدی، به مشتریان کمک می‌کنیم تا-خطرات نادرست قطعه، تأخیرهای منبع‌یابی و ساخت نمونه‌های مکرر را کاهش دهند.

این فرآیند به مشتریان کمک می‌کند بدون از دست دادن کنترل بر ریسک‌های مهم تولید، سریع‌تر حرکت کنند.

پروژه های مونتاژ سریع اغلب به پشتیبانی مهندسی سریع نیاز دارند. یک طرح ممکن است از نظر الکتریکی صحیح باشد اما هنوز جمع آوری، بازرسی یا آزمایش آن دشوار است. بررسی DFM و DFA به شناسایی این خطرات قبل از تولید کمک می کند، به خصوص زمانی که مشتریان نیاز فوری به تابلوها دارند.

این بازبینی می‌تواند شامل بررسی Gerber،{0}}مقایسه ردپای BOM به-، بررسی قطبیت و جهت‌گیری، ارزیابی پد SMT، از طریق-بررسی اندازه سوراخ، بررسی فاصله اتصال، پیشنهاد پانل‌سازی، بررسی نقطه آزمایش، و بازخورد امکان‌سنجی مونتاژ باشد. برای بردهایی با BGA، QFN، آی‌سی‌های-خوب، ماژول‌های RF، اجزای برق، یا کانکتورهای متراکم، ممکن است توجه بیشتری لازم باشد.

این بررسی به‌ویژه برای نمونه‌های اولیه و تولید با حجم کم- مفید است. اگر مشکلی در طراحی در اولین ساخت پیدا شود، بازخورد می تواند به مشتریان در بهبود نسخه بعدی کمک کند. اگر پروژه بعداً به سمت تولید انبوه حرکت کند، سوابق مهندسی اولیه نیز می‌تواند از مقیاس‌پذیری تولید نرم‌تر پشتیبانی کند.

الزامات آزمایش باید قبل از تولید تأیید شود. برخی از مشتریان فقط به بردهای مونتاژ شده برای آزمایش داخلی نیاز دارند، در حالی که برخی دیگر به بارگیری سیستم عامل،{1}}بررسی برق، آزمایش رابط، یا تأیید عملکرد کامل نیاز دارند. دستورالعمل‌های آزمایش واضح به جلوگیری از سوء تفاهم و بهبود کیفیت تحویل نهایی کمک می‌کند.

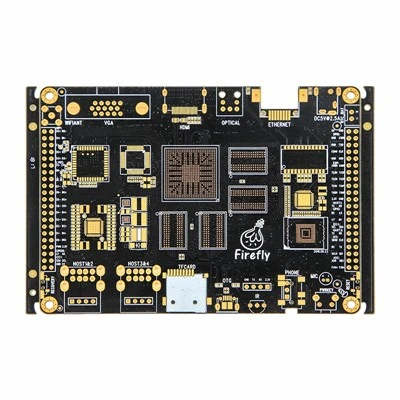

مونتاژ برد مدار چاپی سریع-می‌تواند بسیاری از دسته‌بندی‌های محصولات الکترونیکی را پشتیبانی کند. معمولاً برای نمونه‌های الکترونیکی، بردهای کنترل صنعتی، دستگاه‌های اینترنت اشیا، نمونه‌های الکترونیک پزشکی، نمونه‌های اولیه خودرو، ماژول‌های قدرت، بردهای ارتباطی، تابلوهای کنترل LED، ماژول‌های حسگر و لوازم الکترونیکی مصرفی استفاده می‌شود.

برنامه های مختلف اولویت های متفاوتی دارند. بردهای کنترل صنعتی ممکن است به لحیم کاری اتصال دهنده قوی و آزمایش عملکردی نیاز داشته باشند. بردهای اینترنت اشیا ممکن است به مونتاژ ماژول های بی سیم و برنامه نویسی سفت افزار نیاز داشته باشند. نمونه های الکترونیک پزشکی ممکن است نیاز به نگهداری تمیز و سوابق بازرسی داشته باشند. نمونه‌های اولیه خودرو ممکن است بر قابلیت اطمینان کانکتور و بررسی‌های عملکرد اساسی تمرکز کنند. بردهای برق ممکن است به توجه به مناطق-جریان بالا و آزمایش خروجی نیاز داشته باشند.

یک فرآیند مونتاژ خوب باید با هدف پروژه واقعی مشتری مطابقت داشته باشد. برخی از مشتریان به نمونه های سریع برای اعتبارسنجی طراحی نیاز دارند. برخی برای آزمایش بازار به تولید کم-تولید نیاز دارند. برخی برای تعمیر تجهیزات به بردهای تعویض فوری نیاز دارند. برخی دیگر به یک ساخت اولیه نیاز دارند که بعداً بتواند به تولید تکرار شود. درک استفاده نهایی به تعریف منبع، مونتاژ و برنامه آزمایشی مناسب کمک می کند.

پروژه‌های سریع-اغلب به‌عنوان نمونه‌های اولیه یا نمونه‌های فوری شروع می‌شوند، اما بسیاری بعداً به تولید-دسته‌ای کوچک، اجرای آزمایشی یا تولید انبوه می‌رسند. برای حمایت از این انتقال، اطلاعات تولید باید از ابتدا به وضوح ثبت شود.

نسخه های تایید شده BOM، سوابق اجزای جایگزین، یادداشت های مونتاژ، روش های آزمایش، الزامات برنامه نویسی، جزئیات بسته بندی و استانداردهای بازرسی باید حفظ شوند. اگر در ساخت اول از یک جزء جایگزین استفاده می شود، باید مستند شود. اگر مشکل لحیم کاری یا تست پیدا شد، باید قبل از مرحله تولید بعدی بررسی شود.

این رویکرد به کاهش ارتباطات مکرر کمک می کند و دسته های آینده را به نمونه تایید شده نزدیک تر می کند. همچنین به مشتریان در کنترل هزینه، برنامه تحویل و ثبات کیفیت در هنگام رشد پروژه کمک می کند.

کنترل کیفیت باید قبل از مونتاژ شروع شود، نه تنها پس از اتمام تولید. بررسی فایل، بررسی BOM، تأیید مؤلفه، بازرسی PCB، کنترل خمیر لحیم کاری، بازرسی قرارگیری، نظارت بر جریان مجدد، از طریق{1}}لحیم کاری سوراخ، بررسی های الکتریکی، آزمایش عملکرد، برچسب زدن و بسته بندی همگی بر کیفیت برد نهایی تأثیر می گذارند.

برای پروژه های فوری، ارتباطات نیز مهم است. بازخورد واضح در مورد مشکلات فایل، کمبود مواد، گزینه‌های جایگزین، الزامات آزمایش و برنامه تحویل به مشتریان کمک می‌کند سریع‌تر تصمیم بگیرند. هدف ارائه تابلوهای مونتاژ شده است که نه تنها سریع هستند، بلکه به اندازه کافی قابل اعتماد برای آزمایش واقعی، نصب، یا تولید مرحله بعدی- هستند.
